氢能源汽车应用 (70 MPa 高压,EC79认证)

10/10/2019
6516

符合欧盟EC-79认证的FITOK 20D系列双卡套接头, 压力高达 20000 psi (1379 bar)



几十年来,氢能源已安全地应用多种行业,如石油精炼、玻璃提纯、半导体制造、化肥生产、航空航天以及用作发电厂的冷却剂等。



随着国家对环境保护的重视和对氢能源及燃料电池汽车行业的政策支持。近年来,越来越多的汽车制造商正在开发以氢气为动力的燃料电池汽车(FCVs),与氢燃料电池汽车配套的基础设施加氢站的建设量也快速上升,截止至2020年1月份全国建成的加氢站超过60座,预计2020年底将建成100座,2030年全国的加氢站数量预计高达1000座。



氢燃料电池汽车的类型包括工业卡车(35MPa)和乘用车(70MPa)。这种应用给高压气体系统设计人员带来了新的技术挑战。氢气分子小易泄漏、易燃易爆,车载供氢系统高压力且反复振动,为保证高压振动的氢气系统达到”零泄漏”的高安全性,这对管路连接件的提供商在设计、制造和型式试验过程中有更高的要求和更大的难度。

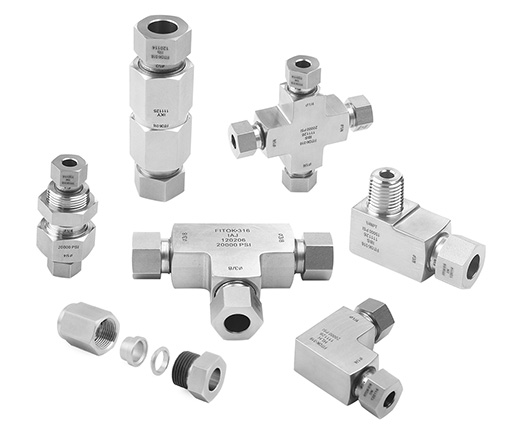

FITOK 20D系列双卡套接头设计制造牢固,抗振性能优异,振动环境下的气密性好。FITOK正在不断扩展其产品认证,FITOK 20D系列双卡套接头符合欧盟EC79认证标准,适用于氢燃料电池汽车和加氢站,其测试程序如下:


 FITOK 20D 系列双卡套接头
(EU) No 406/2010
附录4第3部分
测试程序
4.1.1
氢兼容性测试
4.2.1
抗腐蚀性测试
4.2.2
耐久测试
4.2.3
液压循环测试
4.2.5
外部泄漏测试


在提供高性能卡套接头的前提下,如何将卡套接头和卡套管正确高效的安装也是至关重要的。FITOK 20D系列双卡套接头,连接具有一定的弹性,易于安装,可通过扳手转动进行安装,也可通过预装器(手动/液动)进行预装。其机械抓握设计使得安装变得轻松,并确保在安装过程中没有扭矩传递到卡套管上。


安装对比

产品
锥面螺纹接头
FITOK 20D系列卡套管接头(原为DHL系列)
示意图
FITOK 20M 系列中压接头
FITOK 20D 系列双卡套接头
装配准备
圆锥加工工具
FITOK 中高压工具
螺纹加工工具
FITOK 手动螺纹加工工具
锥面修整工具
FITOK 手动锥面修整工具
切削油
FITOK 手动螺纹加工工具
① 扳手
FITOK 扳手
(外径 1/8”, 1/4”, 3/8” 和 1/2”)
装配工艺
圆锥加工、螺纹加工和特殊清洗
1 ¼ 圈装配操作简单,与锥面螺纹相比,装配工作量减少70-80%
装配后
接头本体及管内残留切削油清洗困难
装配完成!


如您有更多疑问,请联系我们,了解更多详情!
